E-R図（Entity Relationship Diagram）
データベース設計においてデータの構造を視覚的に表現するための図です。
E-R図はエンティティ（実体）とその関係を示し、データベース内の関係を明確にします。
📌解答への３ステップ
- エンティティ（Entity 実体）の把握
テーブル（Table 表）の名前がエンティティ - アトリビュート（Attribute 属性）の確認
各テーブルのPK（主キー）と、他テーブルのPKを参照するFK（外部キー）を確認 - リレーションシップ（Relationship 関係）の確認
３では２の確認のもとに、1対多：1人の会員が複数の注文をするなど、テーブルの相互関係を確認
PKを1、FKを多として線で結び視覚化
VOICEVOX:四国めたん
📝 動画で学習
📝 過去問検証
第７４回 （分類－ 商品 － 売上 － 天候）
分類
分類コード (PK)
分類名
商品
商品コード (PK)
商品名
販売単価
分類コード (FK → 分類)
売上
売上番号 (PK)
日付 (FK → 天候)
商品コード (FK → 商品)
天候
日付 (PK)
天気
平均気温
最高気温
最低気温
第７１回 （会員 － 注文 － 注文明細 － 商品）
会員
会員コード (PK)
会員名
生年月日
メールアドレス
電話番号
注文
注文番号 (PK)
会員コード (FK → 会員)
注文日
受取希望日
注文明細
注文番号 (FK → 注文)
商品コード (FK → 商品)
数量
※PK:注文番号＋商品コード
商品
商品コード (PK)
商品名
単価
第６９回 （利用者 － 施設 － 施設利用）
施設
施設コード (PK)
施設名
基本料金
施設利用
利用日 (PK)
施設コード (FK → 施設)
利用者コード (FK → 利用者)
開始時刻
利用時間
※PK: 利用日＋施設コード＋利用者コード
利用者
利用者コード (PK)
利用者名
住所
電話番号
第６７回 （会員 － 販売 － 公演 － 作品）
会員
会員番号 (PK)
名前
Email
区分
入会日
有効期限
販売
販売番号 (PK)
会員番号 (FK → 会員)
販売日
公演コード (FK → 公演)
販売数
公演
公演コード (PK)
作品コード (FK → 作品)
公演日
公演回
作品
作品コード (PK)
作品名
座席数
上演期間
第６５回 （生徒 － 貸出 － 図書）
生徒
生徒証番号 (PK)
氏名
学年
組
番号
貸出
貸出番号 (PK)
生徒証番号 (FK → 生徒)
図書番号 (FK → 図書)
貸出日
返却日
返却
図書
図書番号 (PK)
図書名
著者名
出版社
請求記号
出版年
📝 練習問題
📦 練習１

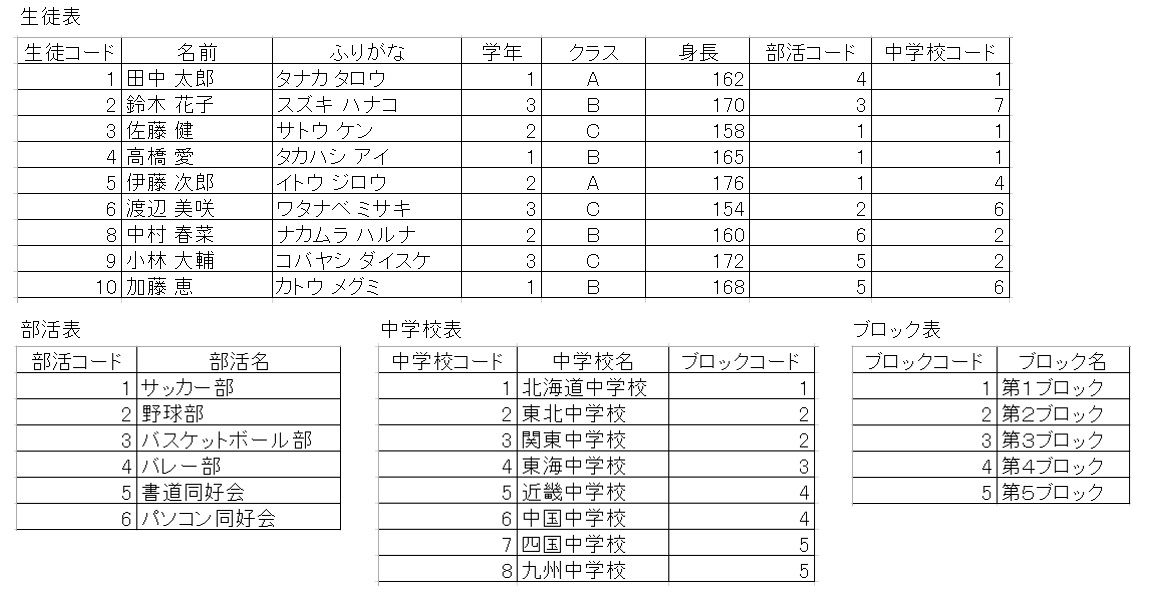

次の図は，四つの表のリレーションシップを表したE-R図である。空欄aにあてはまる適切なものを記号で求める。
